martes, 22 de septiembre de 2009

Relacion entre los datos

Sistema de administración de bases de datos, que almacena información en tablas (filas y columnas de datos) y realiza búsquedas utilizando los datos de columnas especificadas de una tabla para encontrar datos adicionales en otra tabla. En una base de datos relacional, las filas representan registros (conjunto de datos acerca de elementos separados) y las columnas representan campos (atributos particulares de un registro). Al realizar las búsquedas, una base de datos relacional hace coincidir la información de un campo de una tabla con información en el campo correspondiente de otra tabla y con ello produce una tercera tabla que combina los datos solicitados de ambas tablas. Por ejemplo si una tabla contiene los campos NÚM-EMPLEADO, APELLIDO, NOMBRE Y ANTIGÜEDAD y otra tabla contiene los campos DEPARTAMENTO, NÚM-EMPLEADO y SALARIOS, una base de datos relacional hace coincidir el campo NÜM-EMPLEADO de las dos tablas para encontrar información, como por ejemplo los nombres de los empleados que ganan un cierto salario o los departamentos de todos los empleados contratados a partir de un día determinado. En otras palabras, una base de datos relacional utiliza los valores coincidentes de dos tablas para relacionar información de ambas. Por lo general, los productos de base de datos para microcomputadoras o microordenadores son base de datos relaciónales.

Relación Muchos A Uno
Ejemplos
PROY- GERENTE (los proyectos designan a los gerentes)
DEPTO-EMP (los empleados designan a los departamento)
EMP-DEPEN (los dependientes designan a los empleados)
De estas tres, la última implica un tipo de entidad débil (DEPENDIENTE) y las otras dos implican sólo tipos de entidades regulares. El ejemplo DEPTO-EMP no provoca la introducción de relaciones nuevas. En vez de ello, basta introducir una clave ajena en la relación correspondiente al lado de "muchos" de la interrelación (EMP), que haga referencia a la relación correspondiente al lado "uno" (DEPTO).
La interrelación entre un tipo de entidad débil y el tipo de entidad del cual depende es por su puesto una interrelación de muchos a uno.

Relación uno a uno
No son muy frecuentes en cualquier caso en prácticas. Estas se manejan exactamente en el mismo modo que las interrelaciones mucho a uno.

Relaciones mucho a mucho
Las interrelaciones de muchos a muchos (o de muchos a muchos a muchos, etc) mostradas en el ejemplo siguiente:
PROY-TRABAJO (asocia empleados y proyectos)
PROV-PARTE (asocia proveedores y partes)
PROV_PARTE_PROY (asocia proveedores, partes y proyectos)
ESTRUCTURA DE PARTES (asocia a partes a partes)
Cada una de estas interrelaciones también corresponde a una relación base. Por tanto, introducimos otras cuatro relaciones base correspondientes a estas cuatro interrelaciones. Como en el caso de las interrelaciones de muchos a muchos, resulta que podemos escoger. Una posibilidad es tomar la combinación de la clave ajena y la "clave" de la entidad del diagrama E/R. O bien, podríamos introducir un atributo nuevo no compuesto que sirva como clave primaria.

Enfoque jerarquizado
Una base de datos jerárquica se compone de un conjunto ordenado de árboles, dicho de manera más precisa, un conjunto ordenado formado por múltiples ocurrencias de un solo tipo de árbol.

Árboles
Un tipo de árbol consiste en un solo tipo de registro "raíz", junto con un conjunto ordenado de cero o más tipos de subárbol dependientes (de nivel más bajo). Un tipo de subárbol a su vez consiste en un solo tipo de registro la raíz del tipo de subárbol junto con un conjunto ordenado de cero o más tipos de subárbol dependientes, de nivel más bajo, y así sucesivamente. Por tanto, el tipo de árbol completo es un arreglo jerárquico de tipos de registro. Además, claro, los tipos de registro están formados por tipos de campo de la manera acostumbrada.
Directorio raíz, en informática, punto de entrada en el árbol de directorios en una estructura jerárquica de directorios. Las ramificaciones de esta raíz son varios directorios y subdirectorios, cada uno de los cuales puede contener uno o más archivos y subdirectorios propios. En la ilustración se muestra una estructura de directorios del sistema operativo MS-DOS. El directorio raíz se identifica con la barra invertida (\) y constituye el directorio principal del disco duro. Por debajo de la raíz hay un directorio denominado MIS DOCUMENTOS, que contiene dos subdirectorios adicionales, CARTAS e INFORMES.

Árboles Binarios
Los árboles de grado 2 tienen una especial importancia. Se le conoce con el nombre de Árboles binarios. Se define un árbol binario como un conjunto finito de elementos (nodos) que bien está vació o está formado por una raíz con dos árboles binarios disjuntos, llamados subárbol izquierdo y derecho de la raíz.
En los apartados que siguen se consideran únicamente árboles binarios y, por lo tanto, se utilizará la palabra árbol para referirse a árbol binario. Los árboles de grado superior a 2 reciben el nombre de árboles multicamino.

Árbol binario de búsqueda
Los árboles binarios se utilizan frecuentemente para representar conjuntos de datos cuyos elementos se identifican por una clave única. Si el árbol esta organizado de tal manera que la clave de cada nodo es mayor que todas las claves su subárbol izquierdo y menor que todas las claves del subárbol derecho se dice que este árbol es un árbol binario de búsqueda.

Operaciones básicas
Una tarea muy común a realizar con un árbol es ejecutar una determinada operación con cada uno de los elementos del árbol. Esta operación se considera entonces como un parámetro de una tarea más general que es la visita de todos los nodos o, como se denomina usualmente, del recorrido del árbol.
Si se considera la tarea como un proceso secuencial, entonces los nodos individuales se visitan en un orden especifico, y pueden considerarse como organizados según una estructura lineal. De hecho, se simplifica considerablemente la descripción de muchos algoritmos si puede hablarse del proceso del siguiente elemento en el árbol, según su cierto orden subyacente.
Hay dos formas básicas de recorrer un árbol: El recorrido en amplitud y el recorrido en profundidad.

Recorrido En Amplitud
Es aquel recorrido que recorre el árbol por niveles, en el último ejemplo sería:
12 – 8,17 – 5,9,15.
Recorrido en profundidad Recorre el árbol por subárboles. Hay tres formas: Preorden, orden central y postorden
PREORDEN: Raíz, Subárbol izquierdo, subárbol derecho
ORDEN CENTRAL: Subárbol izquierdo, raíz, subárbol derecho
POST ORDEN: Subárbol izquierdo, subárbol derecho, raíz.
Directorio raíz, en informática, punto de entrada en el árbol de directorios en una estructura jerárquica de directorios. Las ramificaciones de esta: raíz son varios directorios y subdirectorios, cada uno de los cuales puede contener uno o más archivos y subdirectorios propios. En la ilustración se muestra una estructura de directorios del sistema operativo MS-DOS. El directorio raíz se identifica con la barra invertida (\) y constituye el directorio principal del disco duro. Por debajo de la raíz hay un directorio denominado MIS DOCUMENTOS, que contiene dos subdirectorios adicionales, CARTAS e INFORMES.
El camino es un elemento más inteligente y posibilita la interconexión de diferentes tipos de redes de ordenadores.
Hoja de calculo, programa de aplicación utilizado normalmente en tareas de creación de presupuestos o previsiones, y en otras tareas financieras. En un programa de hoja de calculo, los datos y las formulas necesarios se introducen en formularios tabulares (hojas de cálculos u hojas de trabajo), y se utilizan para analizar, controlar, planificar o evaluar el impacto de los cambios reales o presupuesto sobre una estrategia económica. Los programas de hoja de cálculo usan filas columnas y celdas. Cada celda puede contener texto, datos numéricos o una formula que use valores existentes en otras celdas para hacer un cálculo determinado. Para facilitar los cálculos, estos programas incluyen funciones incorporadas que realizan operaciones estándar. Dependiendo del programa, una sola hoja de cálculo puede contener miles o millones de celdas. Algunos programas de hojas de cálculo permiten también vincular una hoja de cálculos a otra que contenga información relacionada y pueden actualizar de forma automática los datos de las hojas vinculadas. Los programas de hojas de cálculos pueden incluir también utilidades de macros; algunas se pueden utilizar para crear y ordenar bases de datos. Los programas de hoja de cálculo cuentan por lo general con capacidades gráficas para imprimir sus resultados. También proporcionan un buen número de opciones de formato tanto para las páginas y el texto impreso como para los valores numéricos y las leyendas de los gráficos.

Enfoque Relacional
Casi todos los productos de base de datos desarrollados años recientes se basan en lo que se conoce como enfoque relacional. La cuestión es que ningún sistema actual maneja el modelo relacional en todos sus aspectos (varios se acercan, pero la mayor parte fallan en algún detalle u otro; en los dominios, o si no en alguna otra cosa)
Bases de datos relaciónales, es decir, bases de datos percibidas por el usuario como tablas y solo como tablas.
En una computadora existen diferentes formas de almacenar información. Esto da lugar a distintos modelos de organización de la base de datos: jerárquico, red, relacional y orientada a objeto.
Los sistema relacionales son importantes porque ofrecen tipos de procesos de datos, como: simplicidad y generalidad, facilidad de uso para el usuario final, períodos cortos de aprendizaje y las consultas de información se especifican de forma sencilla.
Las tablas son un medio de representar la información de una forma más compacta y es posible acceder a la información contenida en dos o más tablas. Mas adelante explicaremos que son las tablas.
Las bases de datos relacionales están constituidas por una o más tablas que contienen la información ordenada de una forma organizada. Cumplen las siguientes leyes básicas:

  1. Generalmente, contendrá muchas tablas.
  2. Una tabla sólo contiene un número fijo de campos.
  3. El nombre de los campos de una tabla es distinto.
  4. Cada registro y de la es único.
  5. El orden de los registros y de los campos no está determinado
  6. Para cada campo existe un conjunto de valores posible.

Requisitos Que Han De Tener Las Tablas
El primer paso para crear una base de datos, es planificar el tipo de información que se quiere almacenar en la misma, teniendo en cuenta dos aspectos: la información disponible y la información que necesitamos.
La planificación de la estructura de la base de datos, en particular de las tablas, es vital para la gestión efectiva de la misma. El diseño de la estructura de una tabla consiste en una descripción de cada uno de los campos que componen el registro y los valores o datos que contendrá cada uno de esos campos.
Los campos son los distintos tipos de datos que componen la tabla, por ejemplo: nombre, apellido, domicilio. La definición de un campo requiere: el nombre del campo, el tipo de campo, el ancho del campo, etc.
Los registros constituyen la información que va contenida en los campos de la tabla, por ejemplo: el nombre del paciente, el apellido del paciente y la dirección de este. Generalmente los diferentes tipos de campos que se pueden almacenar son los siguientes: texto (caracteres), Numérico (números), Fecha / Hora, Lógico (informaciones lógicas si / no, verdadero / falso, etc., imágenes.
En resumen, el principal aspecto a tener en cuenta durante el diseño de una tabla es determinar claramente los campos necesarios, definirlos en forma adecuada con una nombre especificado su tipo y su longitud.
Terminología Para Describir La Estructura Relacional.

· Relaciones: corresponde a lo que hasta ahora hemos llamado en general tabla

· Una tupla: corresponde a una fila de esa tabla y un atributo a una columna. El número de tuplas se denomina cardinalidad y el número de atributos se llama grado.

· Campo: columna es la vista lista que muestra una categoría de información como un número de serie o fecha de compra.

· Registro: toda la información relacionada sobre una persona, lugar o cosa.

· Ada, en informática, el lenguaje de programación basado en procedimientos diseñado bajo la dirección del Departamento de Defensa (DOD) de Estado Unidos a finales de la década de 1970. Ada, llamado así en honor a Augusta Ada Byron, condesa de Lovelace y pionera en el campo de la informática, se desarrolló a partir del Pascal, aunque incluía importantes extensiones semánticas y sintácticas, incluyendo la ejecución simultanea de tareas.

· La clave primaria: es única para las tablas, es decir, una columna o combinación de columnas con la siguiente propiedad. Nunca existen dos filas de la tabla con el mismo valor en esa columna o combinación de columnas.

Por último, un dominio es una colección de valores, de los cuales uno o más atributos (columnas) obtienen sus valores reales.

Tipos de Modelos De Datos

Existen fundamentalmente tres alternativas disponibles para diseñar las bases de datos: el modelo jerárquico, el modelo de red y el modelo relacional.

a)._El modelo jerárquico

La forma de esquematizar la información se realiza a través de representaciones jerárquicas o relaciones de padre/hijo, de manera similar a la estructura de un árbol. Así, el modelo jerárquico puede representar dos tipos de relaciones entre los datos: relaciones de uno a uno y relaciones de uno a muchos.

En el primer tipo se dice que existe una relación de uno a uno si el padre de la estructura de información tiene un solo hijo y viceversa, si el hijo tiene solamente un padre. En el segundo tipo se dice que la relación es de uno a muchos si el padre tiene más de un hijo, aunque cada hijo tenga un solo padre.

Inconveniente del modelo jerárquico

Relación maestro-alumno, donde un maestro tiene varios alumnos, pero un alumno también tiene varios maestros, uno para cada clase. En este caso, si la información estuviera representada en forma jerárquica donde el padre es el maestro y el alumno es el hijo, la información del alumno tendrá que duplicarse para cada uno de los maestros.

Otra dificultad que presenta el modelo jerárquico de representación de datos es respecto a las bajas. En este caso, si se desea dar de baja a un padre, esto necesariamente implicará dar de baja a todos y cada uno de los hijos que dependen de este padre.

b)._El modelo de red

El modelo de red evita esta redundancia en la información, a través de la incorporación de un tipo de registro denominado el conector, que en este caso pueden ser las calificaciones que obtuvieron los alumnos de cada profesor.

La dificultad surge al manejar las conexiones o ligas entre los registros y sus correspondientes registros conectores.

c)._El modelo relacional

Se está empleando con más frecuencia en la práctica, debido el rápido entendimiento por parte de los usuarios que no tienen conocimientos profundos sobre Sistemas de Bases de Datos y a las ventajas que ofrece sobre los dos modelos anteriores.

En este modelo toda la información se representa a través de arreglos bidimensionales o tablas. Estas operaciones básicas son:

· Seleccionar renglones de alguna tabla (SELECT)

· Seleccionar columnas de alguna tabla (PROJECT)

· Unir o juntar información de varias tablas (JOIN)

Es importante mencionar que la mayoría de los paquetes que manejan bases de datos disponibles en el mercado poseen las instrucciones SELECT, PROJECT Y JOIN con diferentes nombres y modalidades.

jueves, 17 de septiembre de 2009

El administrador de la base de datos

El DBA es la persona encargada de definir y controlar las bases de datos corporativas, además proporciona asesoría a los usuarios y ejecutivos que la requieran

El sistema organizador de Bases de Datos (DBMS)


Clic para ver Administracion de una base de datos
Clic para ver Componentes principales de una base de datos
Clic para ver Creacion de una bases de datos
Clic para ver Diseño de una base de datos
Clic para ver Conceptos basicos de una base de datos
Clic para ver Objetos de una base de datos
Clic para ver Bases de datos

El DBMS es un conjunto de programas que se encargan de manejar la creación y todos los accesos a las bases de datos. Se compone de un lenguaje de definición de datos (DDL: Data Definition Language), de un lenguaje de manipulación de datos (DML: Data Manipulation Language) y de un lenguaje de consulta (SQL: Structured Query Language).

El lenguaje de definición de datos (DDL) es utilizado para describir todas las estructuras de información y los programas que se usan para construir, actualizar e introducir la información que contiene una base de datos.

El lenguaje de manipulación de datos (DML) es utilizado para escribir programas que crean, actualizan y extraen información de las bases de datos.

El lenguaje de consulta (SQL) es empleado por el usuario para extraer información de la base de datos. El lenguaje de consulta permite al usuario hacer requisiciones de datos sin tener que escribir un programa, usando instrucciones como el SELECT, el PROJECT y el JOIN.

La secuencia conceptual de operaciones que ocurren para acceder cierta información que contiene una base de datos es la siguiente:

1 El usuario solicita cierta información contenida en la base de datos.

El DBMS intercepta este requerimiento y lo interpreta.

El DBMS realiza las operaciones necesarias para acceder y/o actualizar la información solicitada.

Una de las ventajas del DBMS es que puede ser invocado desde programas de aplicación que pertenecen a sistemas que pertenecen a Sistemas Transaccionales escritos en algún lenguaje de alto nivel, para la creación o actualización de las bases de datos, o bien para efectos de consulta a través de lenguajes propios que tienen las bases de datos o lenguajes de cuarta generación.

Administracion de ls bases de datos


Clic para ver Componentes principales de una base de datos

clic para ver Creacion de una base de datos

Clic para ver Diseño de una base de datos

Clic para ver conceptos basicos

clic para ver objetos de una base de datos

clic para ver bases de datos


Los sistemas de base de datos requieren que la institución reconozca el papel estratégico de la información y comience activamente a administrar y planear la información como recurso cooperativo. Esto significa que la institución debe desarrollar la función de administración de datos con el poder de definir los requerimientos de la información para toda la empresa y con acceso directo a la alta dirección. El director de la información (DI) o vicepresidentes de la información es el primero que aboga en la institución por sistemas de base de datos
La administración de la información es responsable las políticas y procedimientos específicos mediante los cuales los datos pueden ser administrados como recursos institucionales. Entre estas responsabilidades se incluye el desarrollo de la política de información, la planeación de los datos, contemplan un diseños lógico de la base de datos por los especialistas en sistemas de información y los grupos de usuario s finales.
El principio fundamental de la administración de datos es que son propiedad de la institución de datos es que son propiedad de la institución como un todo. Los datos pueden pertenecer en exclusiva a ninguna de las áreas de los negocios o unidades organizacionales. Todos los datos deben quedar disponibles para cualquier grupo que lo requiera para alcanzar su misión. Una institución debe formular una política de información que especifique sus reglas para compartir, distribuir, adquirir, clasificar, estandarizar e inventariar la información en la institución. La política de información traza procedimientos y responsabilidades especificas, que definen qué unidades de la institución compartes la información, donde puede distribuirse la información y quien es responsable de actualizar y dar mantenimiento a la información.

Metodología para la planeación y el modelaje de datos
Como los intereses institucionales servidos por el sistema de gestión de base de datos son muchos más amplios que aquellos del ambiente tradicional de archivos, la empresa requiere de una planeación en todo su ámbito para todos los datos.

Responsabilidades
1.- Apoyo y asesoría en el proceso de dbms
2.- Definición de Información de la base de datos
3.- Mantener la Relación y Comunicación
4.- Diseñar la Estructura y Estrategia
5.- Atender y Servir como punto de enlace entre usuarios y la Organización.
6.- Definir estándares y procedimientos para respaldos y recuperación de la información que contienen la base de datos

Componentes principales de una base de datos


Datos. Los datos son la Base de Datos propiamente dicha.

Hardware. El hardware se refiere a los dispositivos de almacenamiento en donde reside la base de datos, así como a los dispositivos periféricos (unidad de control, canales de comunicación, etc.) necesarios para su uso.

Software. Está constituido por un conjunto de programas que se conoce como Sistema Manejador de Base de Datos (DMBS: Data Base Management System). Este sistema maneja todas las solicitudes formuladas por los usuarios a la base de datos.

Usuarios. Existen tres clases de usuarios relacionados con una Base de Datos:

  1. El programador de aplicaciones, quien crea programas de aplicación que utilizan la base de datos.
  2. El usuario final, quien accesa la Base de Datos por medio de un lenguaje de consulta o de programas de aplicación.
  3. El administrador de la Base de Datos (DBA: Data Base Administrator), quien se encarga del control general del Sistema de Base de Datos.

Creacion de Una Base De Datos


Clic para ver diseño de una base de Datos

Clic para ver conceptos de una base de datos

Clic para ver objetos de las bases de datos

Clic para ver bases de datos


Para crear una base se deben realizar dos ejercicios de diseño: un diseño lógico y uno físico. El diseño lógico de una base de datos es un modelo abstracto de la base de datos desde una perspectiva de negocios, mientras que el diseño físico muestra como la base de datos se ordena en realidad en los dispositivos de almacenamiento de acceso directo. El diseño físico de la base de datos es llevado a cabo por los especialistas en bases de datos, mientras que el diseño lógico requiere de una descripción detallada de las necesidades de información del negocio de los negocios actuales usuarios finales de la base. Idealmente, el diseños de la base será una parte del esfuerzo global de la planeación de datos a nivel institucional.

El diseño lógico de la base de datos describe como los elementos en la base de datos han de quedar agrupados.

El proceso de diseño identifica las relaciones entre los elementos de datos y la manera más eficiente de agruparlos para cumplir con los requerimientos de información. El proceso también identifica elementos redundantes y los agrupamientos de los elementos de datos que se requieren para programas de aplicaciones específicos. Los grupos de datos son organizados, refinados y agilizados hasta que una imagen lógica general de las relaciones entre todos los elementos en la base de datos surja.

Bases de datos documentales:

Son las derivada de la necesidad de disponer de toda la información en el puesto de trabajo y de minimizar los tiempos del acceso a aquellas informaciones que, si bien se utilizan con frecuencia, no están estructuradas convenientemente . Esto se debe a que ala procedencia de la información es muy variada (informes, notas diversas, periódicos, revistas, muchos más.

Bases de datos distribuidas:

Es aquella que se almacena en más de un lugar físico. Partes de la base de datos se almacena físicamente en un lugar y otras partes se almacenan y mantienen en otros lugares. Existen dos maneras de distribuir una base de datos. La base de datos central puede ser particionada de manera que cada procesador remoto tenga los datos necesarios sobre los clientes para servir a su área local. Los cambios en los archivos pueden ser justificado en la base de datos central sobre las bases de lotes, en general por la noche. Otra estrategia también requiere de la actualización de la base central de datos en hojas no laborables.

Aun otra posibilidad (una que se emplea en bases de datos grandes) es mantener solo un índice central de nombres y almacenar localmente los registros completos.

El procesamiento distribuidos y las bases de datos distribuidas tienen como beneficios e inconvenientes. Los sistemas

distribuidos reducen la vulnerabilidad de un lugar único central y voluminoso. Permiten incremento en la potencia de los sistemas al adquirir mini computadoras que son más pequeñas y baratas. Finalmente incrementan el servicio y la posibilidad de respuesta de los usuarios locales. Los sistemas distribuidos, sin embargo, dependen de la alta calidad de las líneas de telecomunicaciones , las cuales a su vez son vulnerables. Además, las bases de datos locales pueden algunas veces alejarse de las normas y las definiciones de los datos centrales y hacen surgir problemas de seguridad al distribuir ampliamente el acceso a datos de alta sensibilidad.

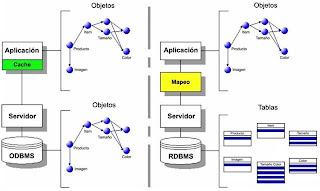

Bases de datos orientadas a objetos e hipermedia:
Estas son capaces de almacenar tanto procesos como datos. Por este motivo las bases orientadas al objeto deben poder almacenar información no convencional (como imágenes estáticas o en movimiento, colecciones de sonidos, entre otros). Este tipo de bases de datos deriva directamente de la llamada programación orientada a objetos, típica por ejemplo del lenguaje C/C++.
Entre las ventajas de las bases de datos orientadas al objeto destaca la posibilidad de tratar los casos excepcionales, que suelen ser la mayoría en la práctica cotidiana, en lugar de tratar de insertar la realidad en unos patrones rígidos que violentan para hacerla coincidir con los esquemas utilizados. Además, nadie pone en duda que es más cómodo manejar objetos de entorno que no es familiar, que trabaja, por ejemplo, con tablas, esquemas, cuadros, muchos más

Diseño de una base de Datos


Clic para ver Conceptos de Una Base De Datos

Clic para ver Objetos de una base de datos

Clic para ver Bases de Datos

Existen distintos modos de organizar la información y representar las relaciones entre los datos en una base de datos. Los Sistemas administradores de bases de datos convencionales usan uno de los tres modelos lógicos de bases de datos para hacer seguimiento de las entidades, atributos y relaciones. Los tres modelos lógicos principalmente de bases de datos son el jerárquico, de redes y el relacional. Cada modelo lógico tiene ciertas ventajas de procesamiento y también ciertas ventajas de negocios.

Modelo de jerárquico de datos:

Una clase de modelo lógico de bases de datos que tiene una estructura arborescente. Un registro subdivide en segmentos que se interconectan en relaciones padre e hijo y muchos más. Los primeros sistemas administradores de bases de datos eran jerárquicos. Puede representar dos tipos de relaciones entre los datos: relaciones de uno a uno y relaciones de uno a muchos

Modelo de datos en red:

Es una variación del modelo de datos jerárquico. De hecho las bases de datos pueden traducirse de jerárquicas a en redes y viceversa con el objeto de optimizar la velocidad y la conveniencia del procesamiento. Mientras que las estructuras jerárquicas describen relaciones de muchos a muchos.

Modelo relacional de datos:

Es el más reciente de estos modelos, supera algunas de las limitaciones de los otros dos anteriores. El modelo relacional de datos representa todos los datos en la base de datos como sencillas tablas de dos dimensiones llamadas relaciones . Las tablas son semejantes a los archivos planos, pero la información en más de un archivo puede ser fácilmente extraída y combinada.


Conceptos basicos de una base de datos


Clic para ver Objetos De Las Bases De Datos
Clic para ver bases de datos

Campo: unidad básica de una base de datos. Un campo puede ser, por ejemplo, el nombre de una persona. Los nombres de los campos, no pueden empezar con espacios en blanco y caracteres especiales. No pueden llevar puntos, ni signos de exclamación o corchetes. Si pueden tener espacios en blanco en el medio. La descripción de un campo, permite aclarar información referida a los nombres del campo. El tipo de campo, permite especificar el tipo de información que cargáramos en dicho campo, esta puede ser:

· Texto: para introducir cadenas de caracteres hasta un máximo de 255

· Memo: para introducir un texto extenso. Hasta 65.535 caracteres

· Numérico: para introducir números

· Fecha/Hora: para introducir datos en formato fecha u hora

· Moneda: para introducir datos en formato número y con el signo monetario

· Auto numérico: en este tipo de campo, Access numera automáticamente el contenido

· Sí/No: campo lógico. Este tipo de campo es sólo si queremos un contenido del tipo Sí/No, Verdadero/Falso, etc.

· Objeto OLE: para introducir una foto, gráfico, hoja de cálculo, sonido, etc.

· Hipervínculo: podemos definir un enlace a una página Web

· Asistente para búsquedas: crea un campo que permite elegir un valor de otra tabla o de una lista de valores mediante un cuadro de lista o un cuadro combinado.

Registro: es el conjunto de información referida a una misma persona u objeto. Un registro vendría a ser algo así como una ficha.

Campo clave: campo que permite identificar y localizar un registro de manera ágil y organizada.

Propiedades generales de los campos

PROPIEDAD

DESCRIPCIÓN

TIPO DE CAMPO

Tamaño del campo

Permite establecer la longitud máxima de un campo de texto numérico.

Texto, numérico, contador

Formato

Permite determinar la apariencia de presentación de los datos, utilizando los formatos predefinidos o nuestros propios formatos

Todos, excepto OLE y Memo

Lugares decimales

Permite especificar el número de cifras decimales para mostrar los números.

Numérico y moneda

Máscara de entrada

Permite controlar y filtrar los caracteres o valores que los usuarios introducen en un control de cuadro de texto, evitando errores y facilitando su escritura.

Texto, numérico, fecha/hora, moneda

Título

Permite definir una etiqueta de campo predeterminada para un formularios o informe

Todos

Valor predeterminado

Introduce en el campo un valor cuando se agregan nuevos registros (long. Máx. 255 caracteres)

Todos, excepto OLE y contador

Regla de validación

Permite escribir la condición que deben satisfacer los datos introducidos para ser aceptados

Todos, excepto OLE y contador

Texto de validación

Define el texto del mensaje que se visualiza cuando los datos no cumplen las condiciones enumeradas en la regla de validación

Todos excepto OLE y contador

Requerido

Permite especificar si es necesario que exista un valor en un campo.

Todos excepto contador

Permitir longitud cero

Permite especificar si una cadena de longitud cero ("") es una entrada válida para el campo

Texto, memo

Indexado

Define un campo como índice o campo clave.

Texto, numérico, contador, fecha/hora.

Las propiedades de un campo, se establecen seleccionando el campo y haciendo clic en la propiedad deseada del cuadro PROPIEDADES DEL CAMPO situado en la parte inferior de la ventana DISEÑO DE TABLA.

Access tiene una configuración predeterminada para las propiedades de cada uno de los tipos de campo. Sin duda la más importante es el tamaño del campo, ya que este nos permitirá hacer una estimación del espacio ocupado por nuestra base de datos en el disco fijo.

Objetos De Las Bases de Datos


Clic Para ver las Bases de Datos

Tablas: unidad donde crearemos el conjunto de datos de nuestra base de datos. Estos datos estarán ordenados en columnas verticales. Aquí definiremos los campos y sus características. Más adelante veremos qué es un campo.

Consultas: aquí definiremos las preguntas que formularemos a la base de datos con el fin de extraer y presentar la información resultante de diferentes formas (pantalla, impresora...)

Formulario: elemento en forma de ficha que permite la gestión de los datos de una forma más cómoda y visiblemente más atractiva.

Informe: permite preparar los registros de la base de datos de forma personalizada para imprimirlos.

Macro: conjunto de instrucciones que se pueden almacenar para automatizar tareas repetitivas.

Módulo: programa o conjunto de instrucciones en lenguaje Visual Basic

Bases de Datos

El termino de bases de datos fue escuchado por primera vez en 1963, en un simposio celebrado en California-Usa.
Desde el punto de vista de la informático, la base de datos es un sistema formado por un conjunto de datos almacenados en discos que permiten el acceso directo a ellos y un conjunto de programas que manipulen ese conjunto de datos.
Este trabajo se realizara con la finalidad de aprender un poco más sobre una base de datos, sus características, usos, estructuras, diseños, entre otros.
Una base de datos tiene mucha importancia en el ritmo de vida que llevamos en los actuales momentos, ya que, está acelera el ritmo en el momento realizar una búsqueda de información.

Algunos conceptos de bases de datos:
Base de Datos: es la colección de datos aparentes usados por el sistema de aplicaciones de una determinada empresa.
Base de Datos: es un conjunto de información relacionada que se encuentra agrupada o estructurada. Un archivo por sí mismo no constituye una base de datos, sino más bien la forma en que está organizada la información es la que da origen a la base de datos.
Base de Datos: colección de datos organizada para dar servicio a muchas aplicaciones al mismo tiempo al combinar los datos de manera que aparezcan estar en una sola ubicación

Requerimientos de las bases de datos:
El análisis de requerimientos para una base de datos incorpora las mismas tareas que el análisis de requerimientos del software. Es necesario un contacto estrecho con el cliente; es esencial la identificación de las funciones e interfaces; se requiere la especificación del flujo, estructura y asociatividad de la información y debe desarrollarse un documento formal de los requerimientos.
Requerimientos administrativos: se requiere mucho más para el desarrollo de sistemas de bases de datos que únicamente seleccionan un modelo lógico de base de datos. La bases de datos es una disciplina organizacional, un método, más que una herramienta o una tecnología. Requiere de un cambio conceptual y organizacional.

Elementos claves de organización en un ambiente de Bases de Datos
Sistema de administración de base de datos
Administración de información
Tecnología de administración de base de datos
Usuarios
Planeación de información y tecnología de modelaje
Características de las bases de datos:
Una base de datos contiene entidades de información que están relacionadas vía organización y asociación. La arquitectura lógica de una base de datos se define mediante un esquema que representa las definiciones de las relaciones entre las entidades de información. La arquitectura física de una base de datos depende de la configuración del hardware residente. Sin embargo, tanto el esquema (descripción lógica como la organización (descripción física) deben adecuarse para satisfacer los requerimientos funcionales y de comportamiento para el acceso al análisis y creación de informes.

Las bases de datos proporcionan la infraestructura requerida para los sistemas de apoyo a la toma de decisiones y para los sistemas de información estratégicos, ya que estos sistemas explotan la información contenida en las bases de datos de la organización para apoyar el proceso de toma de decisiones o para lograr ventajas competitivas. Por este motivo es importante conocer la forma en que están estructuradas las bases de datos y su manejo.

Ambiente moderno de base de datos:
La tecnología de las bases de datos pueden eliminar de un tajo muchos problemas creados por la organización tradicional de archivos. Una definición más rigurosa de bases de datos dice que es una colección de datos organizada para dar servicios eficientemente a muchas aplicaciones al centralizar los datos y minimizar aquellos que son redundantes. En vez de separar los datos en archivos por separados para cada aplicación, los datos son almacenados físicamente para aparecer a los usuarios como almacenados en una sola ubicación: una sola base de datos sirve a muchas aplicaciones. Por ejemplo, en vez de que una corporación almacene los datos de personal en sistemas de información separados y archivos separados para personal, nominas y prestaciones, la corporación podría crear una sola base de datos para Recursos Humanos.

lunes, 7 de septiembre de 2009

Diferencias Entre Un Blog Y Un Wiki


No hay mucha diferencia entre un blog y un wiki ya que en ambos se pueden modificar los datos, en el blog se pueden dejar comentarios y agregar blogs como "favoritos", en el wiki cada usuario pueden modificar los datos en el, el blog se pueden subir imagenes prediseñadas y cada usuario escoge la imagen y el nombre con el que quiere ser encontrado, en el wiki no es posible ya que como ingresan mas de 1.000 usuarios y todos ingresan como anomino es casi imposible saber cual es el usuario que modifica los "wikis", en los wikis todos aportan algo de lo que saben en cambio en los blogs solo comentan los conocimientos de cada usuario y pueden cambiar algo mas no pueden modificar el contexto del texto como tal

jueves, 3 de septiembre de 2009

¿Que Es Un Wiki?

Un wiki es una pagina en la red en la cual se pueden guardar y modificar textos constantemente, un wiki contiene enlaces o hipervinculos con otras paginas wiki por ejemplo se busca informacion de los generos musicales, pop, reggaeton, rap, entre otros, cada genero esta en color azul y con una raya debajo de la palabra, se le da clic derecho encima y podras ver la informacion que contiene cada genero, los wikis son mas utilizados en la pagina web "wikipedia"

lunes, 31 de agosto de 2009

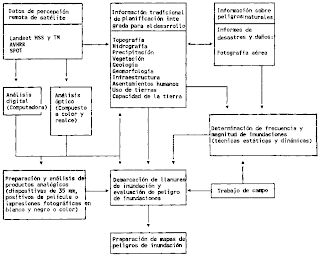

Diagrama de Flujo


Un diagrama de flujo es una forma de representar gráficamente los detalles algorítmicos de un proceso multifactorial. Se utiliza principalmente en programación, economía y procesos industriales, pasando también a partir de estas disciplinas a formar parte fundamental de otras, como la psicología cognitiva. Estos diagramas utilizan una serie de símbolos con significados especiales y son la representación gráfica de los pasos de un proceso. En computación, son modelos tecnológicos utilizados para comprender los rudimentos de la programación lineal.

Definición

Es la representación gráfica de flujo de un algoritmo o de secuencia rutinarias. Se basan en la utilización de diversos símbolos para representar operaciones específicas. Se les llama diagramas de flujo porque los símbolos utilizados se conectan por medio de flechas para indicar la secuencia de la operación.

Símbolos utilizados

Los símbolos que se utilizan para diseño se someten a una normalización, es decir, se hicieron símbolos casi universales, ya que, en un principio cada usuario podría tener sus propios símbolos para representar sus procesos en forma de Diagrama de flujo. Esto trajo como consecuencia que sólo aquel que conocía sus símbolos, los podía interpretar. La simbología utilizada para la elaboración de diagramas de flujo es variable y debe ajustarse a las normas preestablecidas universalmente para dichos símbolos o datos.

Características que debe cumplir un diagrama de flujo [

En los diagramas de flujo se presuponen los siguientes aspectos:

  • Existe siempre un camino que permite llegar a una solución (finalización del algoritmo).
  • Existe un único inicio del proceso.
  • Existe un único punto de fin para el proceso de flujo (salvo del rombo que indica una comparación con dos caminos posibles).

Desarrollo del Diagrama de Flujo

Las siguientes son acciones previas a la realización del diagrama de flujo:

  • Identificar las ideas principales a ser incluidas en el diagrama de flujo. Deben estar presentes el dueño o responsable del proceso, los dueños o responsables del proceso anterior y posterior y de otros procesos interrelacionados, otras partes interesadas.
  • Definir qué se espera obtener del diagrama de flujo.
  • Identificar quién lo empleará y cómo.
  • Establecer el nivel de detalle requerido.
  • Determinar los límites del proceso a describir.

Los pasos a seguir para construir el diagrama de flujo son :

  • Establecer el alcance del proceso a describir. De esta manera quedará fijado el comienzo y el final del diagrama. Frecuentemente el comienzo es la salida del proceso previo y el final la entrada al proceso siguiente.
  • Identificar y listar las principales actividades/subprocesos que están incluidos en el proceso a describir y su orden cronológico.
  • Si el nivel de detalle definido incluye actividades menores, listarlas también.
  • Identificar y listar los puntos de decisión.
  • Construir el diagrama respetando la secuencia cronológica y asignando los correspondientes símbolos.
  • Asignar un título al diagrama y verificar que esté completo y describa con exactitud el proceso elegido.

Recomendaciones

A su vez, es importante que al construir diagramas de flujo, se observen las siguientes recomendaciones:

  • Evitar sumideros infinitos, burbujas que tienen entradas pero no salidas.
  • Evitar las burbujas de generación espontánea, que tienen salidas sin tener entradas, porque son sumamente sospechosas y generalmente incorrectas.

n flujo o un proceso porque simplemente no se le ocurre algún nombre razonable.

Ventajas de los diagrama de flujo

  • Favorecen la comprensión del proceso a través de mostrarlo como un dibujo. El cerebro humano reconoce fácilmente los dibujos. Un buen diagrama de flujo reemplaza varias páginas de texto.
  • Permiten identificar los problemas y las oportunidades de mejora del proceso. Se identifican los pasos redundantes, los flujos de los re-procesos , los conflictos de autoridad, las responsabilidades, los cuellos de botella, y los puntos de decisión.
  • Muestran las interfaces cliente-proveedor y las transacciones que en ellas se realizan, facilitando a los empleados el análisis de las mismas.
  • Son una excelente herramienta para capacitar a los nuevos empleados y también a los que desarrollan la tarea, cuando se realizan mejoras en el proceso.

Tipos de diagramas de flujos

  • Formato vertical: En él el flujo o la secuencia de las operaciones, va de arriba hacia abajo. Es una lista ordenada de las operaciones de un proceso con toda la información que se considere necesaria, según su propósito.
  • Formato horizontal: En él, el flujo o la secuencia de las operaciones, va de izquierda a derecha.
  • Formato panorámico: El proceso entero está representado en una sola carta y puede apreciarse de una sola mirada mucho más rápido que leyendo el texto, lo que facilita su comprensión, aun para personas no familiarizadas. Registra no solo en línea vertical, sino también horizontal, distintas acciones simultáneas y la participación de más de un puesto o departamento que el formato vertical no registra.
  • Formato Arquitectónico: Describe el itinerario de ruta de una forma o persona sobre el plano arquitectónico del área de trabajo. El primero de los flujogramas es eminentemente descriptivo, mientras que los utilizados son fundamentalmente representativos.

Diagrama de Colaboracion


Este diagrama de UML 1 es esencialmente un diagrama que muestra interacciones organizadas alrededor de los roles. A diferencia de los diagramas de secuencia, los diagramas de comunicación muestran explícitamente las relaciones de los roles. Por otra parte, un diagrama de comunicación no muestra el tiempo como una dimensión aparte, por lo que resulta necesario etiquetar con números de secuencia tanto la secuencia de mensajes como los hilos concurrentes.

  • Muestra cómo las instancias específicas de las clases trabajan juntas para conseguir un objetivo común.
  • Implementa las asociaciones del diagrama de clases mediante el paso de mensajes de un objeto a otro. Dicha implementación es llamada "enlace".

Un diagrama de comunicación es también un diagrama de clases que contiene roles de clasificador y roles de asociación en lugar de sólo clasificadores y asociaciones. Los roles de clasificador y los de asociación describen la configuración de los objetos y de los enlaces que pueden ocurrir cuando se ejecuta una instancia de la comunicación. Cuando se instancia una comunicación, los objetos están ligados a los roles de clasificador y los enlaces a los roles de asociación. El rol de asociación puede ser desempeñado por varios tipos de enlaces temporales, tales como argumentos de procedimiento o variables locales del procedimiento. Los símbolos de enlace pueden llevar estereotipos para indicar enlaces temporales.

Usos

Un uso de un diagrama de comunicación es mostrar la implementación de una operación. La comunicación muestra los parámetros y las variables locales de la operación, así como asociaciones más permanentes. Cuando se implementa el comportamiento, la secuencia de los mensajes corresponde a la estructura de llamadas anidadas y el paso de señales del programa.

Un diagrama de secuencia muestra secuencias en el tiempo como dimensión geométrica, pero las relaciones son implícitas. Un diagrama de comunicación muestra relaciones entre roles geométricamente y relaciona los mensajes con las relaciones, pero las secuencias temporales están menos claras.

Tipos

Es útil marcar los objetos en cuatro grupos: los que existen con la interacción entera; los creados durante la interacción (restricción {new}); los destruidos durante la interacción (restricción {destroyed}); y los que se crean y se destruyen durante la interacción (restricción {transient}).

Aunque las comunicaciones muestran directamente la implementación de una operación, pueden también mostrar la realización de una clase entera. En este uso, muestran el contexto necesario para implementar todas las operaciones de una clase. Esto permite que el modelador vea los roles múltiples que los objetos pueden desempeñar en varias operaciones.

Mensajes

Los mensajes se muestran como flechas etiquetadas unidas a los enlaces. Cada mensaje tiene un número de secuencia, una lista opcional de mensajes precedentes, una condición opcional de guarda, un nombre y una lista de argumentos y un nombre de valor de retorno opcional. El nombre de serie incluye el nombre (opcional) de un hilo. Todos los mensajes del mismo hilo se ordenan secuencialmente. Los mensajes de diversos hilos son concurrentes a menos que haya una dependencia secuencial explícita.

Flujos

Generalmente, un diagrama de comunicación contiene un símbolo para un objeto durante una operación completa. Sin embargo, a veces, un objeto contiene diferentes estados que se deban hacer explícitos. Por ejemplo, un objeto pudo cambiar de localización o sus asociaciones pudieron diferenciarse.

Los diferentes símbolos de objeto que representan un objeto se pueden conectar usando flujos "become" o "conversion". Un flujo "become" es una transición, a partir de un estado de un objeto a otro. Se dibuja como una flecha de línea discontinua con el estereotipo "become" o "conversión" y puede ser etiquetado con un número de serie para mostrar cuando ocurre. Un flujo de conversión también se utiliza para mostrar la migración de un objeto a partir de una localización a otra distinta para otro lugar.

Diagrama de Despliegue


El Diagrama de Despliegue es un tipo de diagrama del Lenguaje Unificado de Modelado

que se utiliza para modelar el hardware utilizado en las implementaciones de sistemas y las relaciones entre sus componentes.

Los elementos usados por este tipo de diagrama son nodos (representados como un prisma), componentes (representados como una caja rectangular con dos protuberancias del lado izquierdo) y asociaciones.

En el UML 2.0 los componentes ya no están dentro de nodos. En cambio, puede haber artefactos u otros nodos dentro de un nodo.

Un artefacto puede ser algo como un archivo, un programa, una biblioteca, o una base de datos construida o modificada en un proyecto. Estos artefactos implementan colecciones de componentes. Los nodos internos indican ambientes, un concepto más amplio que el hardware propiamente dicho, ya que un ambiente puede incluir al lenguaje de programación, a un sistema operativo, un ordenador o un cluster de terminales.

La mayoría de las veces el modelado de la vista de despliegue implica modelar la topología del hardware sobre el que se ejecuta el sistema. Aunque UML no es un lenguaje de especificación hardware de propósito general, se ha diseñado para modelar muchos de los aspectos hardware de un sistema a un nivel suficiente para que un ingeniero software pueda especificar la plataforma sobre la que se ejecuta el software del sistema.

Algunos de los usos que se les da a los diagramas de despliegue son para modelar:

  • Sistemas empotrados: Un sistema empotrado es una colección de hardware con una gran cantidad de software que interactúa con el mundo físico.
  • Sistemas cliente-servidor: Los sistemas cliente-servidor son un extremo del espectro de los sistemas distribuidos y requieren tomar decisiones sobre la conectividad de red de los clientes a los servidores y sobre la distribución física de los componentes software del sistema a través de nodos.
  • Sistemas completamente distribuidos: En el otro extremo encontramos aquellos sistemas que son ampliamente o totalmente distribuidos y que normalmente incluyen varios niveles de servidores. Tales sistemas contienen a menudo varias versiones de componentes software, alguno de los cuales pueden incluso migrar de un nodo a otro. El diseño de tales sistemas requiere tomar decisiones que permitan un cambio continuo de la topología del sistema.




Diagrama de Secuencia

diagrama de secuencia es uno de los diagramas más efectivos para modelar interacción entre objetos en un sistema. Un diagrama de secuencia muestra la interacción de un conjunto de objetos en una aplicación a través del tiempo y se modela para cada método de la clase. Mientras que el diagrama de casos de uso permite el modelado de una vista business del escenario, el diagrama de secuencia contiene detalles de implementación del escenario, incluyendo los objetos y clases que se usan para implementar el escenario, y mensajes intercambiados entre los objetos. Típicamente uno examina la descripción de un caso de uso para determinar qué objetos son necesarios para la implementación del escenario. Si tienes modelada la descripción de cada caso de uso como una secuencia de varios pasos, entonces puedes "caminar sobre" esos pasos para descubrir qué objetos son necesarios para que se puedan seguir los pasos. Un diagrama de secuencia muestra los objetos que intervienen en el escenario con líneas discontinuas verticales, y los mensajes pasados entre los objetos como flechas horizontales.

Ejemplo de Diagrama de Secuencia

Existen dos tipos de mensajes: síncronos y asíncronos. Los mensajes síncronos se corresponden con llamadas a métodos del objeto que recibe el mensaje. El objeto que envía el mensaje queda bloqueado hasta que termina la llamada. Este tipo de mensajes se representan con flechas con la cabeza llena. Los mensajes asíncronos terminan inmediatamente, y crean un nuevo hilo de ejecución dentro de la secuencia. Se representan con flechas con la cabeza abierta.

También se representa la respuesta a un mensaje con una flecha discontinua.


Los mensajes se dibujan cronológicamente desde la parte superior del diagrama a la parte inferior; la distribución horizontal de los objetos es arbitraria. Durante el análisis inicial, el modelador típicamente coloca el nombre 'business' de un mensaje en la línea del mensaje. Más tarde, durante el diseño, el nombre 'business' es reemplazado con el nombre del método que está siendo llamado por un objeto en el otro. El método llamado, o invocado, pertenece a la definición de la clase instanciada por el objeto en la recepción final del mensaje.
